美式箱變
預裝式變電站
適用范圍：
適用于城市電網改造、住宅小區等各類公共場所及廠礦、賓館、機場、鐵路、碼頭高速公路等場所，作為配電系統中接受和分配電能之用。
產品詳情
美式箱式變電站將變壓器的鐵芯和繞組與高壓負荷開關、熔斷器等設備同置于一個密封箱體內，以變壓器油為絕緣介質，這種組合式變壓器體積小、結構簡單、安裝方便、操作靈活，既可用于戶外，又可用于戶內。廣泛用于城市電網改造、住宅小區等各類公共場所及廠礦、賓館、機場、鐵路、碼頭高速公路等場所，作為配電系統中接受和分配電能之用。
本產品符合GB/T17467-2010《高壓/低壓預裝式變電站》，DL/T537-93《6-35KV箱式變電站訂貨技術條件》標準要求。
二、環境條件
1、環境溫度：最高溫度+40℃，最低溫度-25℃；24小時周期內平均溫度不超過+35℃。
2、環境濕度：日平均不大于95%，月平均值不大于90%；
3、海拔高度：1000米以下；
4、抗地震度：地震水平加速度不大于0.4m/s2，垂直加速度不大于0.2m/s2；
5、水蒸氣壓力日平均值不超過2.2Kpa，月平均值不超過1.8kpa；
6、周圍空氣應不含腐蝕性或可燃?xì)怏w、水蒸氣等明顯污染；
7、無嚴重污穢及經常性劇烈振動的場所；
在超過正常環境條件下使用時，由用戶和制造廠協商。

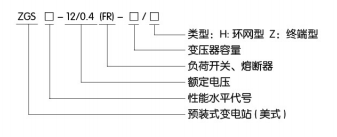

三、型號及含義
結構緊湊、體積小，僅為同容量同產產品的1/3--1/5左右，大大減少了占地面積；
全密封、全絕緣結構，無需絕緣距離，可靠保護人身安全；
高壓采用負荷開關熔斷器組合電器保護；
高壓接線既可用于環網，又可用于終端，供電方式靈活，可靠性高；
變壓器性能卓越：低損耗、低噪音、低溫升；過載能力強，抗短路、耐沖擊能力強；
滿足各種低壓饋出要求，可按方案選擇，亦可自行設計；
電纜頭有200A “肘”型電纜接頭及600A“T”接頭兩種，“肘”型電纜接頭適用于電纜截面積為35-185mm2，“T”型接頭適用于電纜截面積為 35-500mm2，電纜頭的材質分為銅芯和鋁芯，兩者均可配置全絕緣氧化鋅避雷器。200A“肘”型電纜頭可以帶負荷插拔，又可以起到隔離開關的作用。
箱變采用分箱結構：
變壓器器身與高壓負荷開關、插入式熔斷器和后備限流熔斷器等高壓組件分別置于密封油箱中，兩箱左右水平布置，用隔板完全隔開，隔板上有絕緣穿墻套管用于變壓器與負荷開關的接線，可方便拆換，而不影響另一箱的使用。
兩箱左右布罝優點：
1、兩箱互不影響：
——防止了因隔板滲漏導致上層油流入到底部油箱造成上部油箱缺油（缺油或無油導致操作負荷開關拉弧，對設備和人身產生危險）；
——另一優點是左右布置檢修方便。當變壓器室、負荷開關室檢修時兩箱互不影響，方便快捷（如上下布置檢修變壓器需上部油箱全部拆除后才能打開變壓器的油箱，檢修極不方便）。
2、分箱結構解決了負荷開關操作及熔斷器熔斷對變壓器油的污染問題。

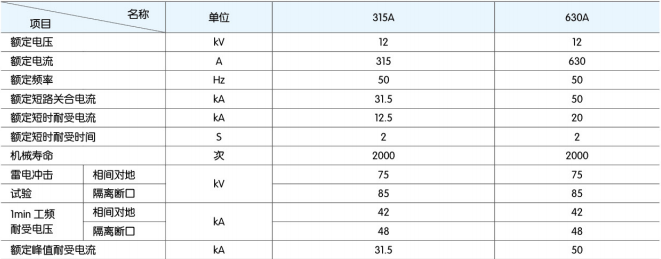

五、主要技術參數
1、型號、容量、數量、顏色及外形尺寸要求、外殼材料。
2、變壓器的型號、性能、聯結組別、分接范圍及阻抗要求。
3、高低壓測一次接線方案、元器件型號、規格和要求。
4、電力智能化管理或物業管理對箱式變電站的入網配置要求。
5、使用環境要求。
