XGN17-40.5箱型固定式金屬封閉開關設備
空氣絕緣開關柜
適用范圍：
適用于三相交流額定電壓40.5KV，額定頻率50Hz的電力系統，用于接受和分配電能并對電路進行控制、保護和監測。
產品詳情
XGN17-40.5箱型固定式交流金屬封閉開關設備系三相交流單母線及單母線帶旁路系統的戶內成套配電裝置，適用于三相交流額定電壓40.5KV，額定頻率50Hz的電力系統，用于接受和分配電能并對電路進行控制、保護和監測。除廣泛應用于一般電力系統外，還用于頻繁操作的場所。
本產品可配用ZN12-40.5、ZN85-40.5等高壓真空斷路器、LN-40.5六氟化硫斷路器。具有結構設計合理、檢修維護方便、運行安全可靠，可頻繁操作等特點，還具有完善的防誤閉鎖裝置、安全可靠。一次接線方案齊全，對各種不同的使用場合，不同的用戶需求均能提供滿意的配電方案。
本產品符合GB3906、IEC298等標準要求。
二、使用條件：
1、環境溫度不低于-10℃、不高于40℃；
2、海拔不超過1000米；
3、空氣相對濕度：日平均不大于95%，月平均不大于90%；
4、地震烈度不超過8度；
5、沒有火災、爆炸危險、嚴重污穢、化學腐蝕、劇烈震動的場所。
6、注：超過上述正常使用條件時，用戶可與本公司協商解決。
三、結構特點：
XGN17-40.5箱型金屬封閉開關設備為框架式結構，采用空氣絕緣，分為主母線室、旁路母線室、前柜、后柜，各室之間用螺栓連接，前柜正面有前門、操作板、右小門、儀表室門；在柜體的前、后門均設有觀察窗和照明燈可以觀察柜內主要元器件運行情況；右邊有防護板與臨柜相隔，一二次元件各成系統，并且互相隔離。
前柜正面中間是斷路器的大門，稱為前門，門上裝有斷路器儲能孔，緊急分合閘按鈕孔；孔上均有蓋板，前門與上下隔離之間，斷路器與隔離開關之間有機械閉鎖裝置。前柜正面左邊為操作板，上裝隔離開關操作機構，右邊為檢修小門，上裝有程序鎖，與上下隔離開關、后門間有程序閉鎖裝置。
后柜右邊裝有旁路隔離開關操作手柄，與專用旁路柜有程序鎖裝置。
主母線裝于前柜頂部的主母線室，旁路母線裝于后柜頂部的旁路母線室。
防護等級為IP2X，可以有效的防止異物進入柜內造成短路故障，并可防止人體接近帶電體，以確保設備和運行操作人員的安全。

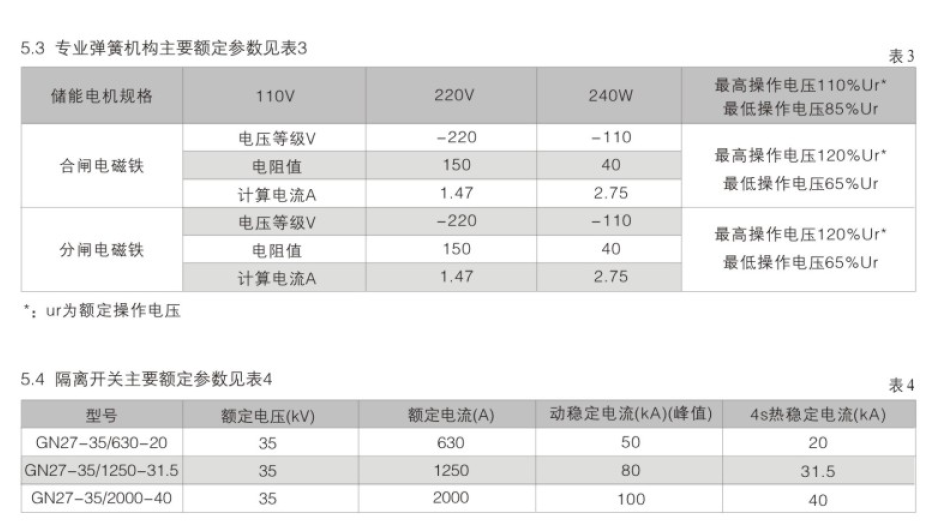

四、型號及含義：
訂貨時應提供下列資料
1、產品型號，一次接線方案編號或一次系統圖。
2、一二次元件型號、名稱、規格、數量及技術參數；
3、二次線路原理圖，端子圖；
4、開關柜平面布置圖；
5、柜體顏色（如無要求按公司標準）
6、如有特殊要求，與制造廠協商解決。
